首先，應對MM440變頻器的控制接線圖有所了解。
一、調試前準備
確認電機與變頻器已正確連接，且電機處于空載狀態 。

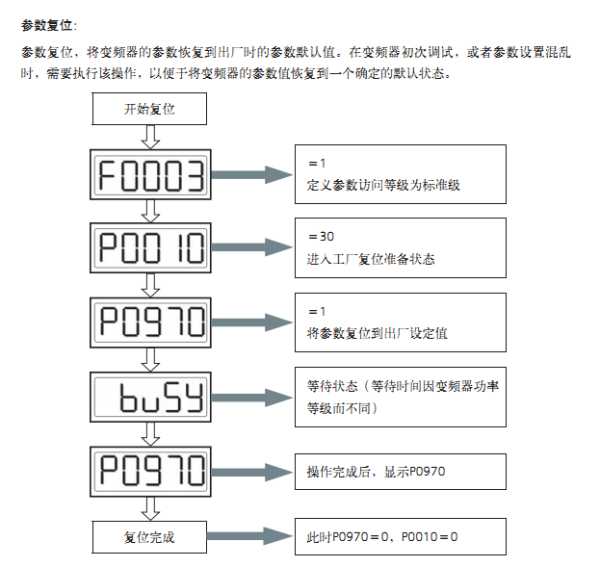

二、 恢復出廠設置

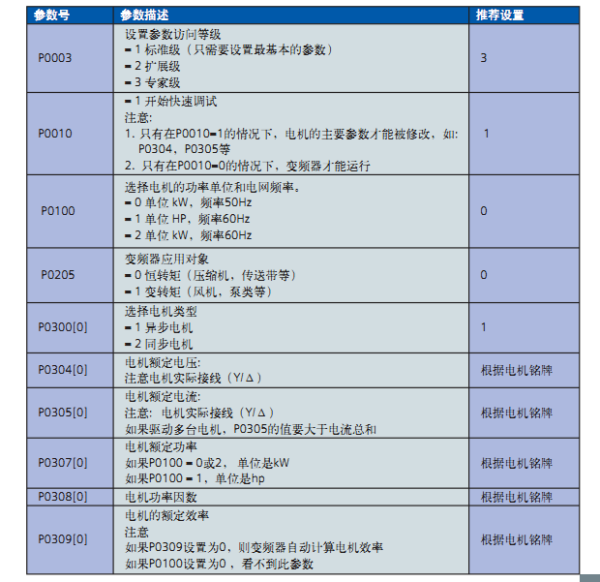

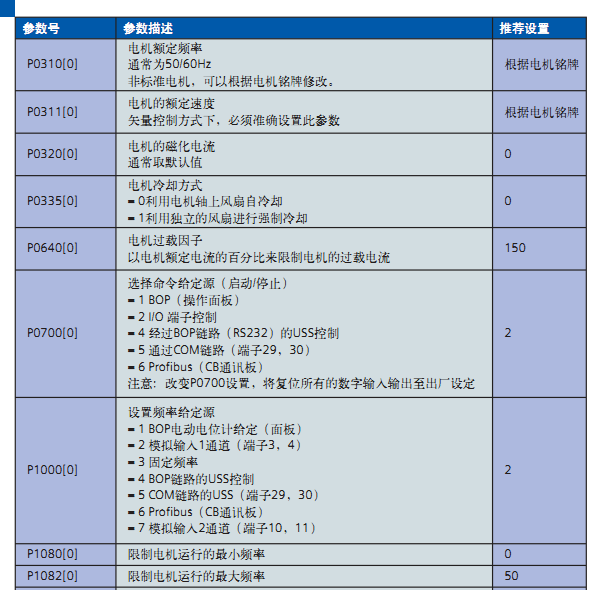

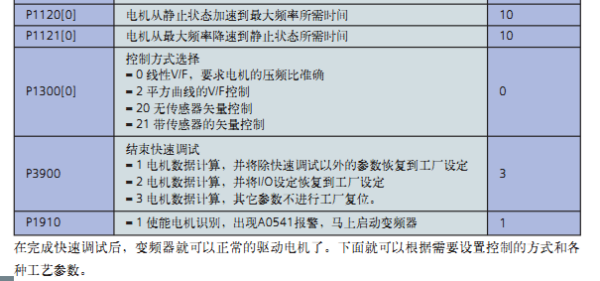

三、設定電機參數

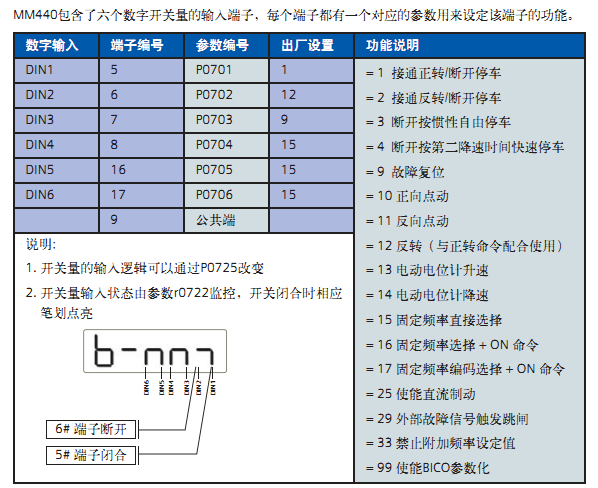

四、設定開關量輸入信號參數

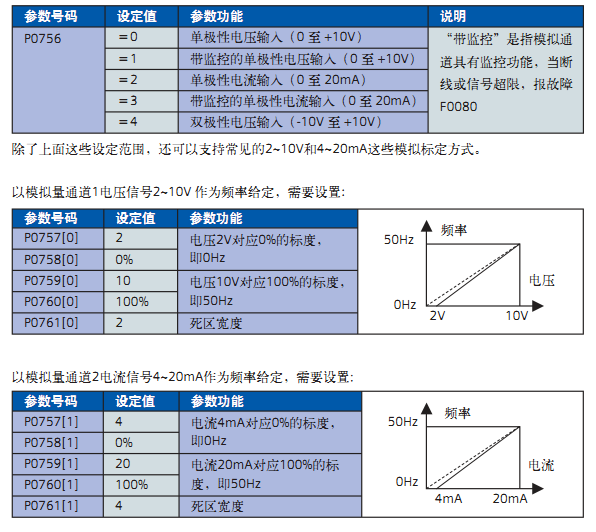

如果使用模擬量控制頻率需要設定模擬量相關參數

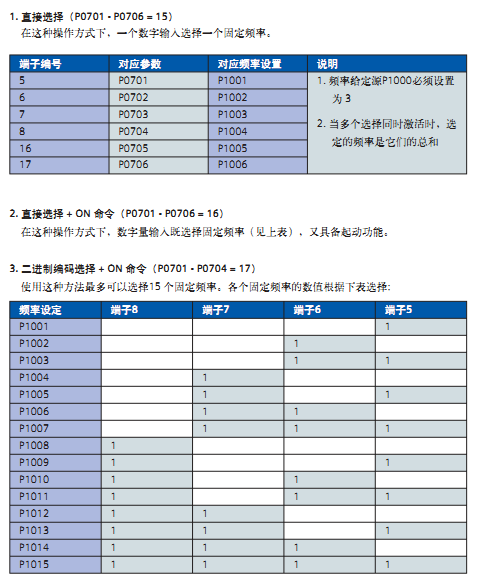

如果使用多段速功能需要設定多段速參數
下面是參數設置實例，僅供參考：
- DIP開關為2 ? OFF=50HZ （一般為默認，不用調
- P0010=1 ? ? ? 調試參數過濾器：快速調試
- P0003=1 ? ? ? 用戶訪問級：標準級，可以訪問最經常使用的一些參數
- P0100=0 ? ? ? 使用地區：歐洲[kW]，缺省值50Hz
- P0304=380V ? ?電機額定電壓：
- P0305=28A ? ? 電機額定電流
- P0307=11KW ? 電機額定功率
- P0310=50Hz ? ?電機額定頻率
- P0311=726 ? ? ?電機額定速度
- P0700=1 ? ? ? ?選擇命令源：BOP（鍵盤）設置
- P1000=1 ? ? ? ?頻率設定的選擇：電動電位計給定
- P3900=1 ? ? ? ?快速調試結束 ? ? ? 顯示BUSY
按面板上電機啟動鍵起動電機后停止再進行其它的設置
- P0003=3 ? ? ? ?用戶訪問等級：專家級（可以訪問所有參數）
- P0700=2 ? ? ? ?選擇命令源：由端子排輸入
- P1000=2 ? ? ? ?頻率設定值的選擇：模擬量給定
- P0701=9 ? ? 5號端子 ? ? 數字輸入1的功能，故障確認
- P0702=0 ? ? 6號端子 ? ? 數字輸入2的功能，禁止輸入
- P0703=1 ? ? 7號端子 ? ?數字輸入3的功能，ON/OFF1（接通正轉/停車命令1）
- P0704=2 ? ? 8號端子 ? ?數字輸入4的功能，ON reverse/OFF1（接通反轉/停車命令1）
- P0971=1 ? ? 從RAM到EEPROM的數據傳送
- BUSY ? ? ? 調試結束
